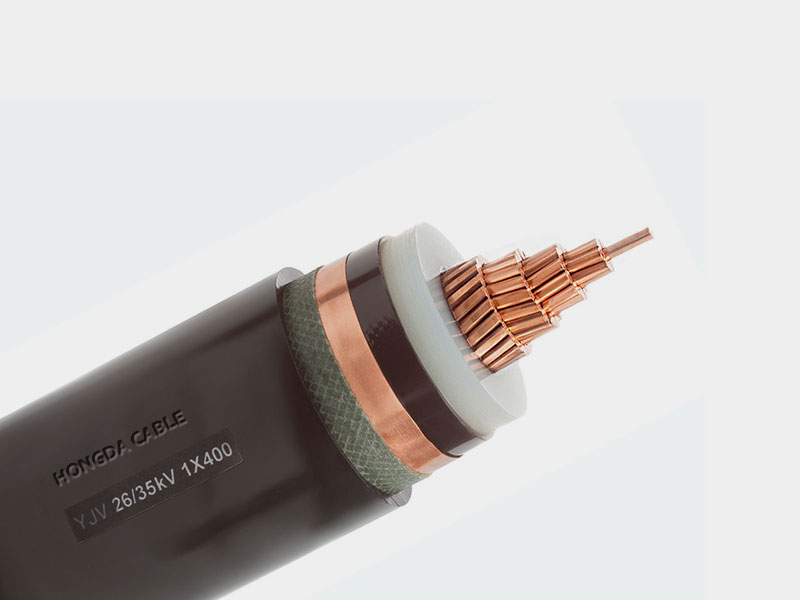

1.铜导体的直流电阻和短路电流D.C (参考值)

铜导体的标称截面积 (mm2)	20℃时允许的最大导体直流电阻(Ω/km)	允许的最大导体短路电流 (1s) (kA)
1.5	-	0.13
2.5	12.1	0.22
4	7.41	0.34
6	4.61	0.51
10	3.08	0.99
16	1.91	1.56
25	1.20	2.42
35	0.868	3.37
50	0.641	4.79
70	0.443	6.68
95	0.320	9.03
120	0.253	11.4
150	0.206	14.2
185	0.164	17.5
240	0.125	22.6
300	0.100	28.2
400	0.0778	37.65
500	0.0605	47.0
630	0.0469	58.0

2.电缆的电容和电感 (参考值)

(1)(1)电容

铜导体的标称截面积 (mm2)	额定电压 (kV)
	3.6/6	6/6 6/10	8.7/10 8.7/15	12/20	18/30	21/35	26/35
	各相电容 (μF/km)
25	0.2423	0.1922	0.1576	-	-	-	-
35	0.2684	0.2116	0.1725	0.1502	-	-	-
50	0.3022	0.2367	0.1917	0.1661	0.1363	0.1239	0.1150
70	0.3462	0.2693	0.2167	0.1868	0.1508	0.1365	0.1263
95	0.3875	0.2999	0.2400	0.2060	0.1643	0.1483	0.1368
120	0.4236	0.3266	0.2603	0.2228	0.1760	0.1584	0.1460
150	0.4647	0.3570	0.2834	0.2418	0.1893	0.1700	0.1563
185	0.5059	0.3873	0.3123	0.2656	0.2060	0.1815	0.1665
240	0.5430	0.4290	0.3439	0.2916	0.2207	0.1972	0.1805
300	0.5589	0.4706	0.3755	0.3175	0.2387	0.2128	0.1945
400	0.5940	0.5311	0.4213	0.3551	0.2648	0.2354	0.2146
500	0.6167	0.5839	0.4613	0.3880	0.2876	0.2551	0.2321
630	0.6848	0.6481	0.5099	0.4278	0.3151	0.2789	0.2333

(2) 三芯电缆的电感(S=2D)

铜导体的标称截面积 (mm2)	额定电压 (kV)
	3.6/6	6/6 6/10	8.7/10 8.7/15	12/20	18/30	21/35	26/35
	各相电容 (MH/km)
25	0.5954	0.6143	0.6474	-	-	-	-
35	0.5753	0.5932	0.6248	0.6390	-	-	-
50	0.5543	0.5711	0.6011	0.6145	0.6501	0.6675	0.6751
70	0.5357	0.5486	0.5765	0.5919	0.6252	0.6394	0.6467
95	0.5172	0.5318	0.5608	0.5726	0.6043	0.6180	0.6279
120	0.5059	0.5197	0.5473	0.5586	0.5891	0.6051	0.6118
150	0.4949	0.5079	0.5341	0.5449	0.5740	0.5895	0.5959
185	0.4885	0.5006	0.5252	0.5354	0.5640	0.5760	0.5839
240	0.4790	0.4890	0.5143	0.5216	0.5487	0.5615	0.5677
300	0.4749	0.4818	0.5032	0.5102	0.5376	0.5484	0.5540
400	0.4660	0.4702	0.4927	0.4991	0.5219	0.5343	0.5395
500	0.4600	0.4619	0.4848	0.4907	0.5128	0.5224	0.5272
630	0.4547	0.4563	0.4748	0.4827	0.5012	0.5101	0.5161

备注: S-两相邻电缆中心间的距离, D-电缆的外径.

3. 不同环境下电缆载流量校正的敷设

(1) 不同环境温度下载流量的矫正系数:

环境温度	20℃	25℃	30℃	35℃	40℃	45℃	50℃
矫正系数	1.18	1.14	1.10	1.05	1.0	0.95	0.89

(2) 直接地埋

a) 单独安装单芯电缆时, 电缆之间的距离是电缆直径的2倍。

b) 环境温度: 25℃

c) 土壤热阻系数: 1.0℃.m/W

d) 直埋深度: 0.7m

e) 不同土壤温度下载流量的矫正系数

环境温度	15℃	20℃	25℃	30℃	35℃	40℃	45℃
矫正系数	1.07	1.04	1.00	0.96	0.92	0.87	0.83

f) 不同土壤条件下的修正系数

热阻系数 ℃.m/W	0.6	0.8	1.0	1.2	1.4	1.6	2.0
矫正系数	1.17	1.08	1.00	0.94	0.89	0.84	0.77

额定载流量的条件:

地面温度: 25°C

空气中的环境温度: 30°C

土壤深度: 0.8 m

土壤热阻: 1.0℃.m/W
